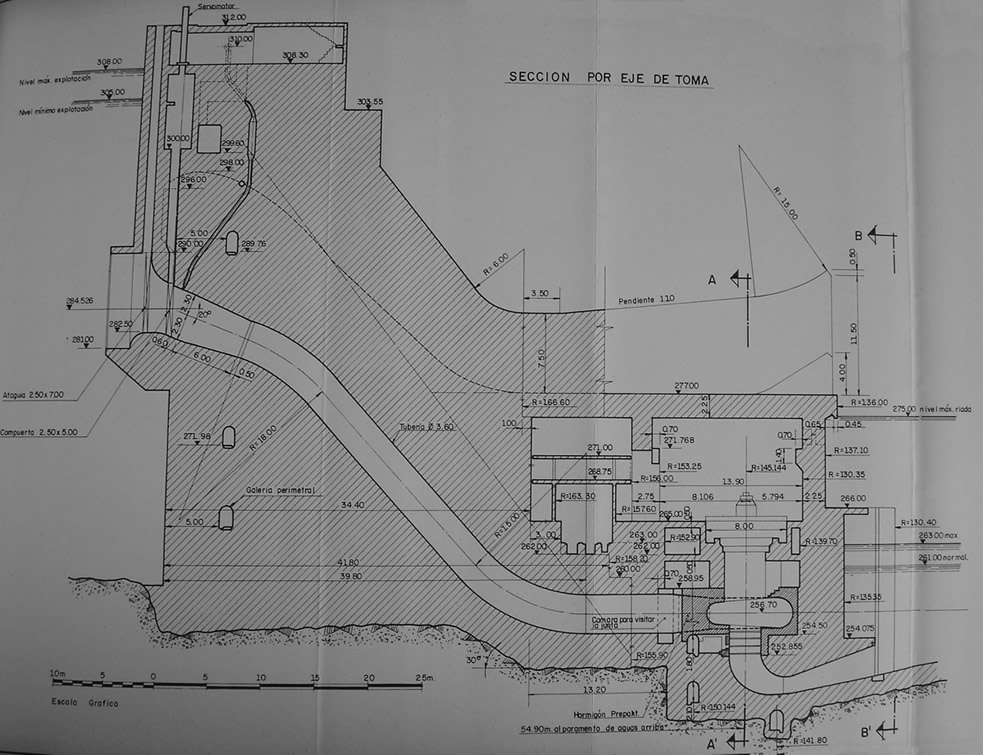

Plano del perfil de nuestra Presa con otra inmensidad de detalles. Lo que quizá más llama la atención es el túnel de entrada de agua a las turbinas con sus 3,60 metros de diámetro (la altura de dos personas) desde la entrada cuadrada (que hemos podido ver en las fotografías antiguas dado que ahora están bajo el nivel del agua) hasta su salida al río. Interesante ver también la gran cantidad de galerías perimetrales que hay y que recorren la Presa por dentro conectando las diferentes dependencias. Un último detalle que ya hemos comentado y es el hecho de que la central hidroeléctrica, justo encima de la turbina, está como "pegada" al resto al ser edificada con posterioridad, cuando la Presa ya contaba con 30 metros de altura construidos.
